Gasdruckfeder berechnen -finde die richtige Größe

Um die Länge und den Hub einer Gasdruckfeder zu bestimmen gehen Sie wie folgt vor.

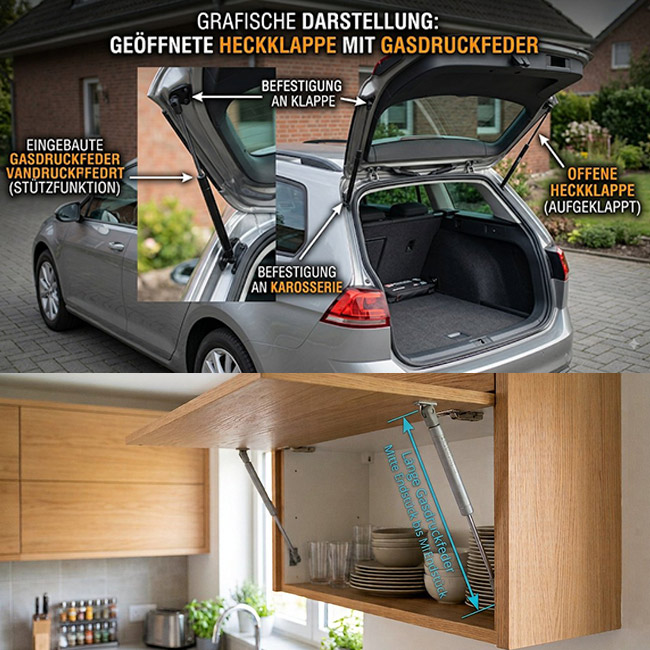

Bei geöffneter Klappe das Gesamtmaß ermitteln:
Zunächst ist der Abstand zwischen beiden Anbaupunkten zu messen. Möglichst von Mitte Anbaupunkt zu Mitte Anbaupunkt. z.B. 500mm.

Dieses Maß stellt später das Gesamtmaß der Gasdruckfeder dar. (Endstückmitte bis Endstückmitte im ausgefahrenem Zustand)

Bei geschlossener Klappe den Hub ermitteln:
Nun wird die Klappe geschlossen und wieder wird der Abstand der Endstücke zueinander ausgemessen. z.B. 300mm.
Diese Maß wird nun von dem oben ermittelten Maß (Gesamtmaß der Gasdruckfeder) abgezogen. Das Ergebnis stellt den Hub der Gasdruckfeder dar.
Gasdruckfeder berechnen
Beispielrechnung: 500mm-300mm=200mm Hubweg.

Nun haben wir die beiden wichtigen Maße ermittelt. Gesamtlänge (Endstückmitte bis Endstückmitte) und den benötigten Hub. Der Hub darf länger sein aber nicht kürzer. Da sonst die Klappe nicht vollständig schließen wird.

Eine Liste passender Gasdruckfedern kann nun durch die Eingabe im obigen Suchfeld erfolgen.
Eingabe Beispiel: 500mm/200mm.

Als Ergebnis erhalten Sie eine Liste mit passenden Gasdruckfedern welche mit unterschiedlichen Endstücken ausgestattet sind. Bitte wählen Sie hier das passende Produkt aus.

Sofern die Newtonzahl noch unbekannt sein sollte kann die mit unserem
Gasdruckfeder Newtonkonfigurator berechnet werden.
