GASDRUCKFEDER KONFIGURATOR

Wählen Sie die entsprechende Einbauposition aus und tragen Sie anschließend die gekennzeichneten Werte in den untenstehenden Konfigurator ein.
Der Konfigurator wird dann die Berechnung ausführen und den Newtonwert (N) anzeigen.
Bitte beachten Sie, dass es sich hierbei um einen Richtwert handelt. Wir können nicht für die Richtigkeit der Angaben garantieren.

Wieviel Newton (N) werden benötigt?

Die untenstehende Grafik zeigt verschiedene Öffnungswinkel einer Klappe an.
Zur Berechnung werden die nachfolgenden Maße benötigt:

W: Das Gewicht der zu bewegenden Klappe in Kilogramm (kg). Sofern das nicht vorliegt können sie das wie hier beschrieben ausfindig machen. Wie finde ich das Gewicht einer Klappe heraus?
L: Länge Scharnier oder Drehpunkt bis zum Mittelpunkt der Klappe in Millimeter (mm)
D: Das ist der Abstand zwischen Scharnier und der Befestigung/Anbaupunkt der Gasdruckfeder in Millimeter (mm)
N: Anzahl der verbauten Gasdruckfedern
P: Das zu bewegende Teil (Schwerpunkt), Angabe dient nur zur Veranschaulichung

Bitte achten Sie darauf, dass die Gasdruckfedern mit der Hubstange nach unten montiert werden. Dies ist ein häufiger Montagefehler.
Im Ergebnis wird die benötigte Kraft in Newton angezeigt. Die Angabe bezieht sich auf jeden Dämpfer.

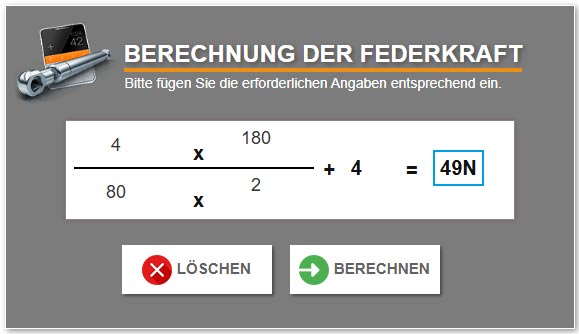

Grundlegende Formel

Die grundlegende physikalische Faustformel für die Ausschubkraft (F) einer Gasdruckfeder lautet: F=(GxA)/K+10%. Hier ist G das Gewicht der zu bewegenden Klappe (W). A ist der Abstand vom Schwerpunkt ((L) und K der Abstand zw. Scharnier und Befestigung der Gasdruckfeder (D).
